Smeltede kondensatorer forklarede: rodårsager, forebyggelsestips og rettelser

Hvad er smeltede kondensatorer, og hvorfor de betyder noget

Smeltede kondensatorer er kondensatorer, der fysisk har deformeret, lækket eller delvist smeltet på grund af overdreven varme, elektrisk stress eller langvarig overbelastning. I elektroniske kredsløb opbevarer og frigiver kondensatorer elektrisk energi, filterstøj og stabiliserer spænding. Når de mislykkes ved at smelte, kan konsekvenserne variere fra reduceret ydeevne til fuldstændig enhedsfejl.

Hvordan smeltede kondensatorer forekommer

• Overophedning : Vedvarende høje temperaturer blødgøres eller deformerer kondensatorhuset, især i dårligt ventilerede enheder.
• Elektrisk overbelastning : Påføring af spænding over den nominelle værdi fremskynder internt opvarmning og materialefordeling.
• Langvarig stress : Kontinuerlig drift nær maksimal nominel kapacitet forkorter levetiden.

Typiske tegn på smeltede kondensatorer

• Svulmende eller deformerede foringsrør
• Synlig smeltet plast eller lækket elektrolyt
• Brændmærker nær kondensatorterminaler
• Usædvanlig brummende, flimrende eller ustabilitet på enheden

Hvorfor smeltede kondensatorer betyder noget

• Elektrisk sikkerhed : Smeltede kondensatorer kan kortslutning og forårsage gnister eller brandfarer.
• Enhedens pålidelighed : En enkelt mislykket kondensator kan destabilisere hele kredsløbet.
• Reparationsomkostninger : At ignorere tidlige tegn kan føre til skader i de omgivende komponenter.

Sammenligning af kondensatorparameter: Sund vs. smeltet

Forståelse af smeltede kondensatorer: Årsager, forebyggelse og løsninger

Smeltede kondensatorer er et almindeligt svigtpunkt i elektroniske kredsløb, ofte forårsaget af overdreven varme, spændingsspænding eller miljøfaktorer. For at udvide levetiden for elektroniske enheder og forhindre dyre reparationer, er det vigtigt at forstå, hvorfor kondensatorer smelter, hvordan man forhindrer det, og hvilke løsninger der er tilgængelige.

Årsager til smeltede kondensatorer

• Overophedning fra dårlig ventilation : Begrænset luftstrøm inde i enheder kan få varme til at opbygge og blødgøre kondensatorens hus. Langvarig drift i miljøer over 40 ° C fremskynder nedbrydning.
• Overstiger spændingsvurderinger : Påføring af spænding ud over kondensatorens nominelle maksimale øger den indre stress, hvilket fører til overdreven lækagestrøm og lokal opvarmning.
• Høj krusningstrøm : Rippelstrøm ud over den nominelle grænse producerer yderligere varme, der er almindelige i strømforsyningskredsløb, der mangler korrekt filtrering.
• Materiel nedbrydning over tid : Elektrolyttørring, isoleringsopdeling og forseglingsskader kan forårsage smeltning under belastning.

Forebyggelse af smeltede kondensatorer

Løsninger til smeltede kondensatorer

• Inspektion og diagnose : Brug en multimeter- eller ESR -meter til at bekræfte ydelsen og kontrollere for omgivende varmeskade.
• Sikker fjernelse : Udleder kondensatoren fuldt ud, før de slinker; Undgå overophedning af PCB.
• Udskiftning : Vælg kondensatorer med lige eller højere spændings- og temperaturvurderinger med højere krusningsstrømtolerance for strømkredsløb.
• Validering efter reparation : Testspændingsstabilitet og rippelundertrykkelse, overvåg temperaturen under tidlig drift.

Hvordan man diagnosticerer smeltede kondensatorer effektivt

Diagnosticering Smeltede kondensatorer Kræver både visuel inspektion og elektrisk test for at bekræfte ydelsesnedbrydning. Tidlig detektion kan forhindre yderligere kredsløbsskade og reducere reparationsomkostninger.

Trin 1: Visuel inspektion

• Kontroller for fysisk deformation : Svulmende toppe, snoede foringsrør eller smeltet plastik indikerer overophedning.
• Se efter lækage- eller forbrændingsmærker : Lækket elektrolyt eller mørklagte PCB -områder antyder alvorlig svigt.
• Vurder nærliggende komponenter : Varme fra en smeltet kondensator kan skade modstande, dioder eller IC'er.

Trin 2: Elektrisk test

• Kapacitansmåling : Sammenlign den målte værdi med den nominelle kapacitans. En reduktion ud over 20% er et tegn på forringelse.
• Ækvivalent seriemodstand (ESR) check : Høj ESR øger varmeproduktionen og reducerer effektiviteten.
• Lækage nuværende test : Overdreven lækage indikerer intern nedbrydning.

Trin 3: In-kredsløb vs. out-of-circuit testing

• I kredsløb : Hurtigere, men andre komponenter kan påvirke aflæsningerne.
• Uden for kredsløb : Mere nøjagtig, anbefalet til kritiske kredsløb.

Diagnostisk parameter sammenligning

Trin 4: Bekræftelse af fejlen

• Hvis både fysiske og elektriske tests bekræfter abnormiteter, skal du udskifte kondensatoren.
• I grænseoverskridende sager skal du overvåge temperatur under drift for at fange tidlige fiasko -tendenser.

Tips til forebyggelse for at undgå smeltede kondensatorer

Forebyggelse Smeltede kondensatorer er vigtig for at sikre elektroniske systems stabilitet, sikkerhed og levetid. Ved at kontrollere driftsforhold, vælge kvalitetskomponenter og følge bedste praksis kan du reducere risikoen for kondensatorsvigt markant.

1. Brug kondensatorer af høj kvalitet

At vælge kondensatorer fra pålidelige producenter er det første skridt til forebyggelse. Med over 40 års erfaring, Jiand Antai Power Condensator Co., Ltd . Specialiseret sig i Induktionsopvarmning og smeltekondensatorer , DC -filterkondensatorer og Højspændingskondensatorer . Deres ISO9001- og CE -certificerede produkter sikrer konsekvent ydelse under krævende forhold.

2. Oprethold sikre driftstemperaturer

• Hold omgivelsestemperatur under 40 ° C for de fleste applikationer; Ideelt omkring 25 ° C.
• Brug kølelegemer, køleventilatorer eller ventilationsåbninger for at forbedre varmeafledningen.
• Undgå at placere kondensatorer nær komponenter med høj varme.

3. spænding og nuværende dering

• Betjen kondensatorer kl 70–80% af deres maksimale nominelle spænding For udvidet levetid.
• Hold krusningsstrøm indeni 80% af den nominelle kapacitet for at forhindre intern opvarmning.

4. Regelmæssig vedligeholdelse og inspektion

• Udføre årlige kontroller for Kapacitans, ESR og fysisk tilstand .
• Udskift kondensatorer, der viser svulmende, smeltning eller høje ESR -værdier, før totalfejl opstår.

5. Miljøbeskyttelse

• Undgå eksponering for fugt, ætsende gasser eller støvopsamling.
• Til miljøer med høj luftfugtighed skal du bruge kondensatorer med fugtbestandig design.

Tekniske parameterretningslinjer for forebyggelse

Jiand Antai Power Condensator Co., Ltd . ikke kun giver høje ydeevne kondensatorer, men tilbyder også Tilpassede løsninger til specifikke industrielle behov. Med avanceret produktionsudstyr, importerede råvarer og et dygtigt F & U -team sikrer virksomheden, at dets produkter opfylder de højeste kvalitets- og sikkerhedsstandarder. Ved at kombinere valg af kvalitetskomponent med korrekt brugspraksis kan du effektivt forhindre smeltede kondensatorer og sikre langvarig systemsikkerhed.

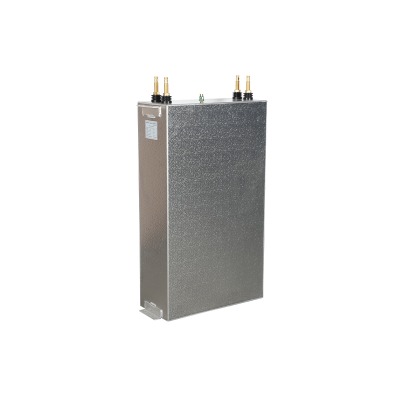

4,0 kV 600Hz induktionsovne vandkølede kondensatorer
