En omfattende guide til DC -filmkondensatorer: udvælgelse, applikationer og fordele

Forståelse af DC -filmkondensatorer og deres kernefunktionalitet

DC -filmkondensatorer repræsenterer en kritisk kategori af passive elektroniske komponenter, der er specifikt konstrueret til brug i jævnstrøm (DC) kredsløb. I modsætning til deres elektrolytiske modstykker bruger disse kondensatorer en tynd plastfilm som deres dielektriske materiale, der er omhyggeligt metalliseret eller udstyret med folieelektroder. Denne grundlæggende konstruktion er kilden til deres berømte stabilitet, pålidelighed og fremragende elektriske egenskaber. De er uundværlige i en lang række applikationer, fra filtrering og støjundertrykkelse til energilagring og snubberkredsløb. Udtrykket DC -filmkondensatorproduktion betyder en specialiseret produktionsfacilitet dedikeret til den nøjagtige teknik og fabrikation af disse komponenter med fokus på streng kvalitetskontrol for at imødekomme de krævende krav til moderne elektronik. At forstå de iboende egenskaber ved disse kondensatorer er det første skridt mod at udnytte deres fulde potentiale i ethvert design.

Nøgle elektriske egenskaber

Udførelsen af ​​en DC -filmkondensator er defineret af flere nøgleelektriske egenskaber, som ingeniører skal overveje nøje under udvælgelsesprocessen. Disse parametre påvirker direkte, hvordan kondensatoren vil opføre sig inden for et kredsløb, og om den vil udføre sin tilsigtede funktion effektivt over hele sin operationelle levetid.

• Kapacitansværdi og tolerance: Dette indikerer mængden af ​​elektrisk energi, som kondensatoren kan opbevare. Filmkondensatorer fås i en lang række værdier, typisk fra picofarader (PF) til mikrofarader (μF). Tolerance specificerer den tilladte afvigelse fra den angivne nominelle kapacitansværdi, som ofte er stram for filmtyper (f.eks. ± 1%, ± 5%).
• Bedømt spænding (DC -arbejdsspænding): Dette er den maksimale kontinuerlige DC -spænding, der kan påføres kondensatoren uden at risikere sammenbrud. Det er vigtigt at vælge en kondensator med en spændingsvurdering, der overstiger den maksimale forventede spænding i kredsløbet, inklusive transienter eller pigge, for at sikre langvarig pålidelighed.
• Dissipationsfaktor (DF) eller tan Δ: Denne parameter måler det iboende energitab inden for kondensatoren. En lavere dissipationsfaktor er altid ønskelig, da den indikerer højere effektivitet og mindre selvopvarmning, hvilket er særlig vigtigt i højfrekvente eller højeffekt-applikationer.
• Isoleringsmodstand (IR): Dette måler modstanden for det dielektriske materiale til at lækage strøm. En høj isoleringsmodstand er et kendetegn ved kvalitetsfilmkondensatorer, der sikrer minimalt energitab gennem lækage over tid.
• Ækvivalent seriemodstand (ESR): Selvom det typisk er meget lavt i filmkondensatorer, er ESR den effektive modstand i serie med kondensatoren, der tegner sig for alle tab. Lav ESR er kritisk for applikationer, der involverer høje krusningsstrømme, såsom ved at skifte strømforsyning.

Valg af den rigtige DC -filmkondensator til dit projekt

Valg af den optimale DC -filmkondensator er en nuanceret proces, der strækker sig ud over blot matchende kapacitans og spændingsvurderinger. Det involverer en dyb forståelse af applikationens miljø, elektriske belastninger og forventninger til præstation. Et fejlagtigt valg i udvælgelse kan føre til for tidlig svigt, kredsløbsfejl eller ineffektiv drift. Derfor kræves en systematisk tilgang, der vejer fordele og begrænsninger af forskellige dielektriske film mod projektets specifikke krav. Dette afsnit vil guide dig gennem de kritiske beslutningsfaktorer, hjælpe dig med at navigere i udvælgelsesprocessen med selvtillid og sikre, at den komponent, du vælger, ikke kun passer til det skematiske, men også udmærker sig i dens virkelige verden.

Sammenligning af almindelige dielektriske filmtyper

Den type plastfilm, der bruges som dielektrikum, er den primære differentierer mellem forskellige DC -filmkondensatorer. Hvert materiale tilbyder et unikt sæt afvejninger mellem omkostninger, størrelse, elektriske egenskaber og temperaturstabilitet. Følgende tabel giver et komparativt overblik over de mest udbredte dielektriske film, der bruges i branchen. Denne sammenligning er vigtig for at træffe et informeret valg, da dielektrikumet dikterer kondensatorens grundlæggende opførsel.

Tabellen nedenfor skitserer de vigtigste forskelle mellem polyester (PET), polypropylen (PP), polyethylen naphthalat (PEN) og polyphenylensulfid (PPS) film. Selvom polyester for eksempel tilbyder en god balance mellem omkostninger og ydeevne for DC-applikationer til generelle formål, er polypropylen overlegen for højfrekvent og højeffektanvendelser på grund af dens ekstremt lave dissipationsfaktor. Omvendt giver polyethylen naphthalat bedre temperaturstabilitet end polyester, hvilket gør det velegnet til mere krævende miljøer.

Denne detaljerede sammenligning viser, at der ikke er nogen enkelt "bedste" dielektrisk; Valget er helt applikationsafhængigt. At forstå disse materielle egenskaber er et grundlæggende aspekt af det arbejde, der udføres på enhver velrenommeret DC -filmkondensatorproduktion , hvor fokus er på at matche det rigtige materiale til klientens behov.

Miljø- og operationelle overvejelser

Ud over de elektriske specifikationer spiller det fysiske driftsmiljø en central rolle i en DC -filmkondensatorens levetid og pålidelighed. Faktorer som omgivelsestemperatur, fugtighed, mekanisk stress og lodningsbetingelser skal evalueres omhyggeligt.

• Temperaturområde: Hver kondensator er klassificeret til et specifikt driftstemperaturområde. Det er vigtigt at sikre, at dette interval omfatter både driftstemperaturen for stabil tilstand og eventuelle termiske pigge inden i udstyret. Langvarig eksponering for temperaturer ud over ratingen vil drastisk forkorte komponentens liv.
• Fugtighed og barske miljøer:
• For anvendelser, der er udsat for høj luftfugtighed eller ætsende atmosfærer, er kondensatorer med robust indkapsling (f.eks. Epoxyharpiksbelægning, hermetisk forseglede metaltilfælde) nødvendige for at forhindre fugtindtrængning, som kan forringe dielektriske egenskaber og føre til katastrofale svigt.
• Mekanisk robusthed: Konstruktionen af ​​kondensatoren skal modstå de mekaniske vibrationer og stød, der er forbundet med dens anvendelse. For eksempel kræver kondensatorer i bil- eller rumfartssystemer specielt designet ledninger og intern konstruktion for at forhindre brud.
• Krav til brandbarhed: I sikkerhedskritiske anvendelser kan kondensatorer muligvis være nødt til at overholde specifikke antændelighedsvurderinger (f.eks. UL 94 V-0) for at forhindre udbredelse af brand i tilfælde af en komponentfejl.

At tackle disse overvejelser på forhånd er afgørende for Sådan vælger du en DC -linkfilmkondensator For langvarig pålidelighed, hvilket sikrer, at den valgte komponent fungerer konsekvent i hele slutproduktets forventede levetid.

Primære applikationer og brugssager i moderne elektronik

Den unikke kombination af egenskaber, der tilbydes af DC -filmkondensatorer, gør dem til den valgte komponent i et forskelligt spektrum af elektroniske systemer. Deres evne til at håndtere høje spændinger, udvise lave tab og opretholde stabilitet under forskellige forhold låser op funktionaliteter, der er vanskelige at opnå med andre kondensatorteknologier. Fra konvertering og kontrol af magt til den nøjagtige behandling af signaler, disse kondensatorer muliggør lydløst teknologisk udvikling på tværs af industrier. Dette afsnit dækker ind i de mest betydningsfulde applikationsområder, hvilket illustrerer, hvorfor en dyb forståelse af disse anvendelser er afgørende for enhver designingeniør eller indkøbsspecialist, der arbejder med en DC -filmkondensatorproduktion .

Strømforsyning og konverteringssystemer

Det mest omfattende applikationsområde for DC -filmkondensatorer er måske inden for magtelektronik. De er grundlæggende komponenter i switch-mode strømforsyninger (SMP'er), invertere, konvertere og motoriske drev. I disse systemer udfører de adskillige kritiske funktioner, der er essentielle for effektiv og stabil drift.

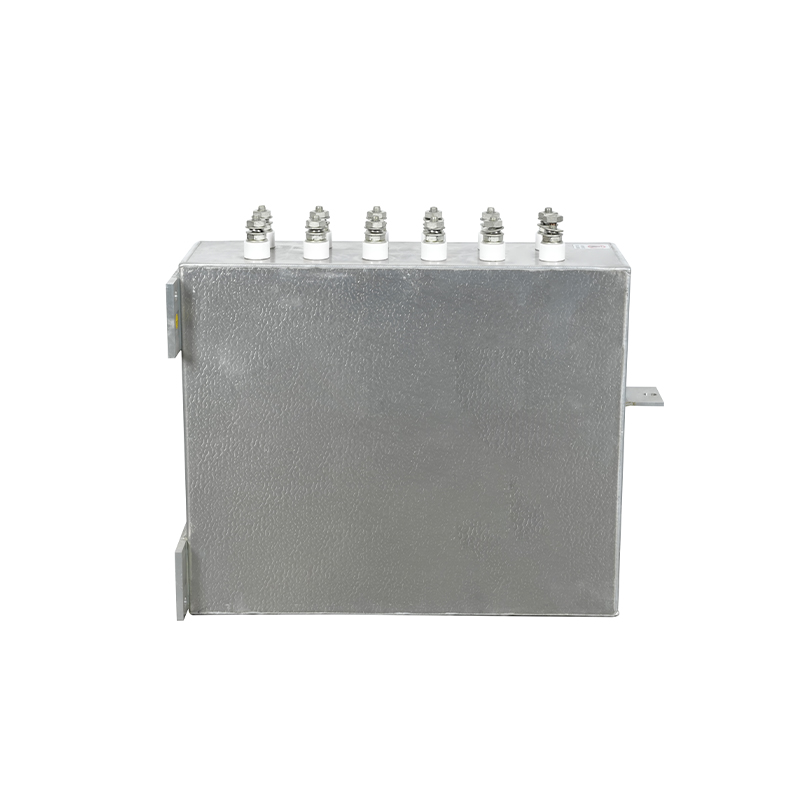

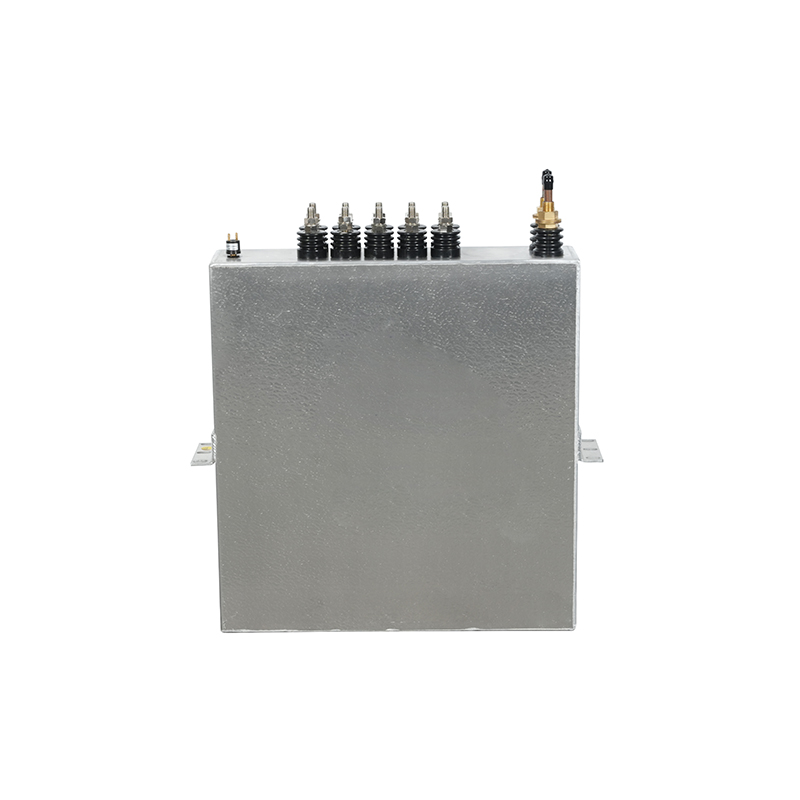

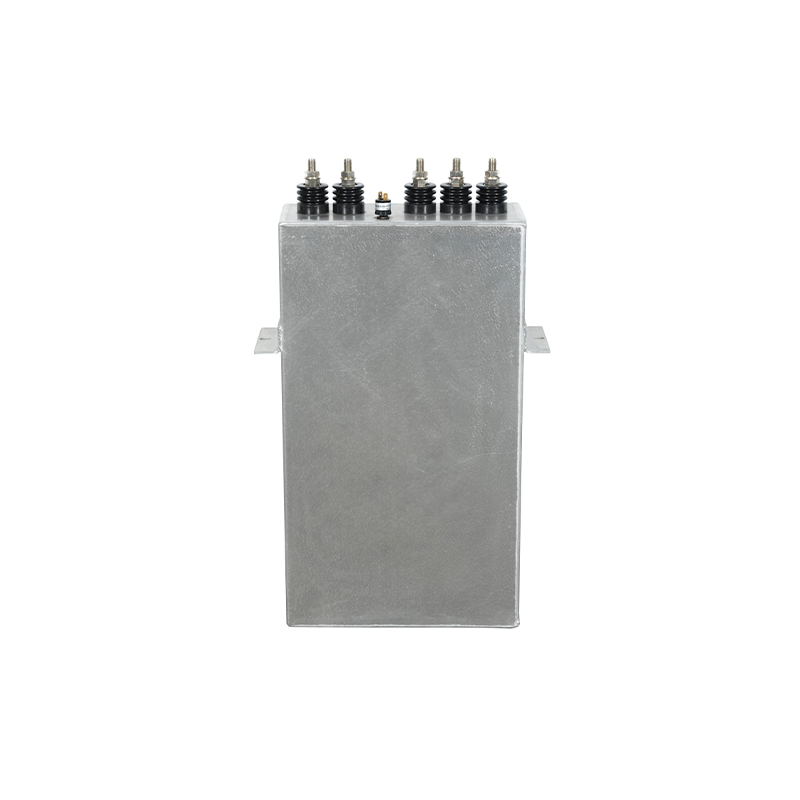

• DC-Link-kondensatorer: I invertere og konvertere, der ændrer DC til AC eller til en anden DC-spænding, er DC-Link-kondensatoren placeret mellem ensretteren og inverterstadiet. Dens primære rolle er at stabilisere DC -busspændingen ved at absorbere og levere høje krusningsstrømme og derved minimere spændingsvingninger. Dette er en krævende anvendelse, der kræver kondensatorer med lav ESR og ESL for at håndtere de høje krusningsstrømme uden overdreven opvarmning.
• Input/outputfiltrering: Filmkondensatorer bruges på både input- og outputstadier af strømforsyninger til at filtrere elektromagnetisk interferens (EMI) og højfrekvent støj. Dette sikrer overholdelse af reglerne for elektromagnetisk kompatibilitet (EMC) og giver ren kraft til følsomme nedstrøms komponenter.
• Snubberkredsløb: Brugt på tværs af skiftende enheder som IGBT'er og MOSFET'er beskytter snubberkondensatorer disse halvledere ved at begrænse stigningshastigheden af ​​spænding (DV/DT) og undertrykke spændingspidser, der forekommer under skiftende overgange. Denne applikation kræver kondensatorer med fremragende selvhelende egenskaber og høj pulshåndteringsevne.

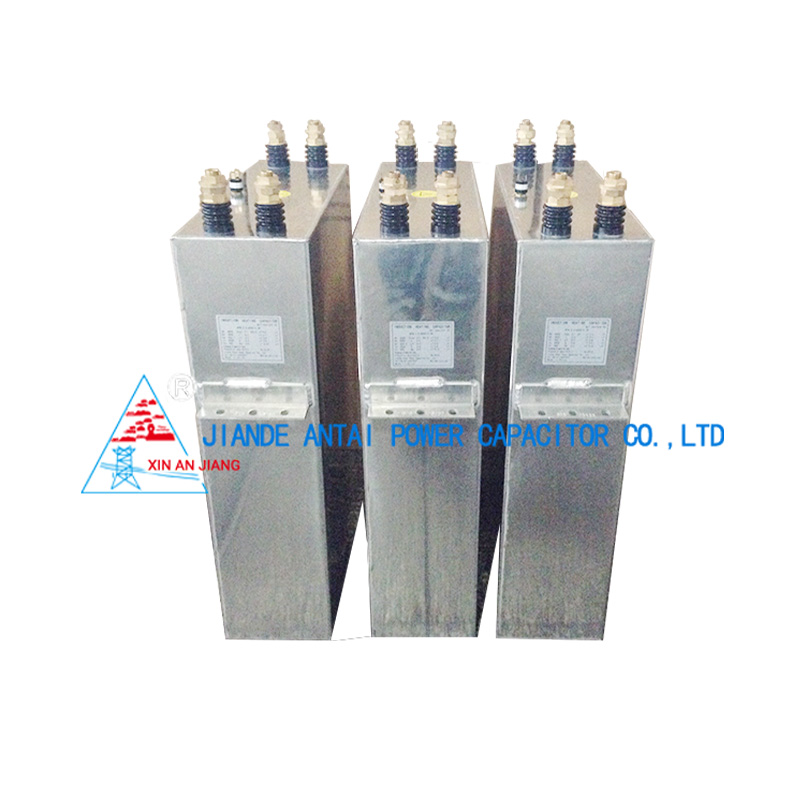

Udvælgelsesprocessen til Højspændings -DC -filmkondensatorapplikationer I kraftelektronik er især streng med fokus på pulsstyrke, RMS -aktuel håndtering og termisk styring for at sikre urokkelig pålidelighed i kritisk infrastruktur.

Avancerede og niche -applikationer

Ud over mainstream -kraftelektronik muliggør de overlegne egenskaber ved filmkondensatorer deres anvendelse i flere avancerede og nichefelter, hvor ydeevnen ikke kan kompromitteres.

Vedvarende energisystemer

I solcelle-fotovoltaiske (PV) invertere og vindmølle-konvertere anvendes DC-filmkondensatorer i DC-Link-kredsløbet. De skal operere pålideligt i årtier under svingende effektniveauer og ofte under udfordrende miljøforhold. Deres lange levetid og stabilitet gør dem til en perfekt pasform til disse grønne energiapplikationer, hvor vedligeholdelse og udskiftning er dyre og uønskede.

Elektriske og hybridkøretøjer (EV/HEV)

Drivkraften af ​​elektriske køretøjer er meget afhængige af højpræstation DC-filmkondensatorer. De bruges i de vigtigste trækkraft invertere, der driver motorerne, i ombordopladere og i DC-DC-konvertere. Her skal de udvise enestående ydeevne under hættens høje temperaturmiljø og besidde den mekaniske integritet for at modstå konstant vibration. Dette er et centralt område, hvor spørgsmålet om Filmkondensator vs keramisk kondensator til høj frekvens er afgjort til fordel for filmtyper på grund af deres højere kapacitansstabilitet og spændingshåndtering.

Pulseret strøm og medicinsk udstyr

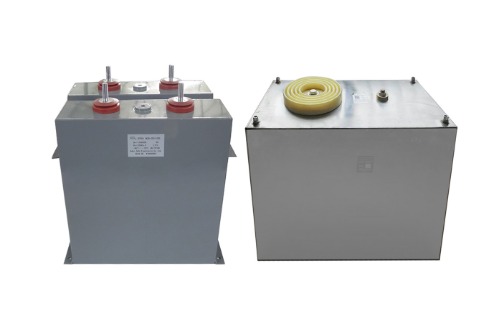

Anvendelser som defibrillatorer, MR -maskiner og lasersystemer kræver kondensatorer, der kan udføre en meget stor mængde energi på en ekstremt kort tid. Specialiserede DC -filmkondensatorer, ofte med metaliserede elektrodedesign, er konstrueret til at imødekomme disse intense pulsafladningskrav sikkert og gentagne gange.

Fordele i forhold til alternative kondensatorteknologier

Når man designer et kredsløb, har ingeniører et valg blandt flere kondensatorteknologier, primært keramiske, elektrolytiske (aluminium og tantal) og film. Hver har sin plads, men DC -filmkondensatorer tilbyder et overbevisende sæt fordele, der gør dem til den foretrukne løsning i adskillige scenarier. At forstå disse fordele er nøglen til at værdsætte deres værdiproposition og retfærdiggør deres specifikation i design, hvor ydeevne, levetid og sikkerhed er vigtigst. Denne komparative analyse vil fremhæve, hvorfor filmkondensatorer ofte overgår deres alternativer, hvilket giver en klarere begrundelse for deres valg.

Film vs. keramiske kondensatorer (MLCC'er)

Multilags keramiske kondensatorer (MLCC'er) er populære for deres lille størrelse og fremragende højfrekvente respons. For mange DC -applikationer har filmkondensatorer imidlertid forskellige fordele, især når det kommer til Filmkondensator vs keramisk kondensator til høj frekvens Strømsapplikationer.

• Kapacitansstabilitet: Keramiske kondensatorer, især dem, der er fremstillet med klasse 2 -dielektrik (som X7R, X5R), udviser betydelig kapacitansændring med påført DC -bias -spænding og temperatur. Filmkondensatorer, især polypropylen, tilbyder bemærkelsesværdigt stabile kapacitansværdier under forskellige elektriske og miljømæssige forhold, som er kritisk for timing, filtrering og resonanskredsløb.
• Spændingshåndtering: Mens der findes højspændings-MLCC'er, er filmkondensatorer generelt lettere tilgængelige og omkostningseffektive til højspændings-DC-applikationer (f.eks. Over 500V). De lider heller ikke af mikrofonik og piezoelektriske effekter, der plager keramiske kondensatorer.
• Pålidelighed og fejltilstand: Filmkondensatorer er kendt for deres "selvhelende" egenskab, hvor en lokaliseret dielektrisk nedbrydning fordamper den omgivende metallisering, isolerer fejlen og giver kondensatoren mulighed for at fortsætte med at fungere. Keramiske kondensatorer kan mislykkes kortslutning, hvilket kan være katastrofalt for kredsløbet.

Film vs. elektrolytiske kondensatorer

Elektrolytiske aluminiumselektrolytiske kondensatorer vælges ofte for deres høje kapacitet pr. Volumen og omkostningseffektivitet. Ikke desto mindre overgår filmkondensatorer dem på flere nøgleområder og berettiger deres anvendelse i mere krævende applikationer.

• Levetid og levetid: Elektrolytiske kondensatorer har en begrænset levetid, ofte kvantificeret i tusinder af timer, da deres elektrolyt gradvist tørrer ud. Filmkondensatorer, der ikke har nogen flydende elektrolyt, kan prale af en usædvanlig lang operationel levetid, typisk overstiger 100.000 timer og er ikke underlagt slidmekanismer på samme måde.
• Elektrisk ydelse: Filmkondensatorer har en meget lavere ækvivalent seriemodstand (ESR) og lavere dissipationsfaktor på tværs af et bredt frekvensområde. Dette gør dem enormt mere effektive i applikationer med høje krusningsstrømme, reduktion af varmegenerering og forbedring af den samlede systemeffektivitet.
• Polaritet og pålidelighed: Elektrolytiske kondensatorer er polariserede, hvilket betyder, at de skal forbindes med den korrekte DC -polaritet, eller de vil mislykkes. Filmkondensatorer er ikke-polariserede, forenkler installationen og eliminerer risikoen for forkert polarisationssvigt. Desuden gør den robuste konstruktion af filmkondensatorer dem mindre modtagelige for chok og vibrationer.

Denne analyse understreger hvorfor for Lang levetid DC Power Film Condensator Krav, såsom inden for industriel automatisering eller infrastruktur for vedvarende energi, filmteknologi er det utvetydige valg over elektrolytik.

Sikre pålidelighed og langsigtet præstation

Specificering af en DC-filmkondensator af høj kvalitet er kun en del af ligningen for et vellykket design. At sikre dens pålidelighed over produktets tilsigtede levetid kræver omhyggelig opmærksomhed på afgrænsning, installation og operationelle forhold. Den iboende robusthed af filmkondensatorer kan kompromitteres ved forkert brug, hvilket fører til feltfejl, der let kunne have været forhindret. Dette afsnit skitserer bedste praksis og centrale overvejelser til at maksimere ydeevnen og levetiden for disse komponenter i dine elektroniske systemer. At overholde disse retningslinjer er en praksis, der er forkæmpet af enhver velrenommeret DC -filmkondensatorproduktion og er vigtig for at opbygge holdbare og pålidelige produkter.

Den kritiske praksis med spænding og temperaturafbrydelse

Derating er praksis med at betjene en komponent under dens maksimale nominelle grænser for at øge pålideligheden og udvide dens levetid. For DC -filmkondensatorer er de to mest kritiske parametre til at afdage spænding og temperatur.

• Spændingsdering: Det er en standard og stærkt anbefalet praksis at anvende en derateringsfaktor på mindst 20% på kondensatorens nominelle DC -spænding. For eksempel bør en kondensator, der er vurderet til 100V DC, ikke underkastes kontinuerlige spændinger over 80V i applikationen. Denne margin tegner sig for spændingstransienter, pigge og langvarig dielektrisk slid, hvilket reducerer sandsynligheden for dielektrisk sammenbrud markant.
• Temperaturdering: Tilsvarende skal kondensatoren betjenes ved en temperatur langt under den maksimale nominelle temperatur. Hold kernetemperaturen på kondensatoren (som er omgivelsestemperatur plus intern opvarmning fra krusningsstrøm) mindst 10-20 ° C under den maksimale rating kan dramatisk øge sin operationelle levetid. Som tommelfingerregel, for hver reduktion af driftstemperaturen på 10 ° C, fordobles levealderen for en filmkondensator ca.

Forståelse og implementering hvordan man tester en DC -filmkondensator for fiasko er en del af en robust kvalitetssikringsproces, men at forhindre fiasko gennem forsigtig dering er en langt mere effektiv strategi.

Håndtering, opbevaring og loddeanbefalinger

Fysisk håndtering og samlingsprocesser kan også påvirke ydelsen af ​​filmkondensatorer. Efter producentens retningslinjer er vigtigst.

• Mekanisk stress: Undgå at udsætte kondensatorlegemet og især fører til overdreven bøjning eller mekanisk stress. For radiale blyforvaltede kondensatorer skal ledningerne ikke bøjes tættere end en specificeret afstand (f.eks. 3-5 mm) fra indkapslingen for at undgå at beskadige den interne kontakt.
• Opbevaringsbetingelser: Filmkondensatorer skal opbevares i et køligt, tørt miljø. Mens de er mindre hygroskopiske end MLCC'er, er langvarig eksponering for høj luftfugtighed stadig uønsket. For enheder med overflademontering er det kritisk at følge producentens fugtfølsomhedsniveau (MSL) -instruktioner for at forhindre "popcorning" under reflow-lodning.
• Lodningsprofiler: Overhold strengt til den anbefalede lodningstemperatur og tidsprofiler, der leveres i producentens datablad. Overdreven varme under bølge eller reflow -lodning kan skade den interne struktur og smelte plastfilmen dielektrisk, der permanent nedbryder kondensatorens ydeevne.
