Den omfattende guide til vandkølede kondensatorer: Forbedring af ydeevne og lang levetid

Forståelse af de grundlæggende elementer i vandkølede kondensatorer

Vandkølede kondensatorer repræsenterer en kritisk fremgang i styringen af ​​termisk energi inden for elektroniske og elektriske systemer med høj effekt. I modsætning til deres luftkølede kolleger bruger disse specialiserede komponenter de overlegne varmeoverførselsegenskaber af vand til at sprede overskydende varme og derved opretholde optimale driftstemperaturer og sikre enestående pålidelighed og ydeevne i krævende anvendelser.

Hvad er nøjagtigt en vandkølet kondensator?

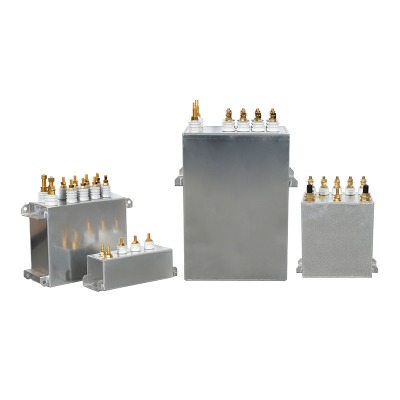

En vandkølet kondensator er en passiv elektronisk komponent designet til at opbevare og frigive elektrisk energi, integreret med en intern kølemekanisme, der cirkulerer vand for at fjerne varmen, der genereres under dens drift. Dette design er vigtigst i applikationer, hvor strømme med høje krusning og hurtige ladningsudladningscyklusser genererer betydelig termisk belastning, som, hvis den ikke er kontrolleret, kan forringe dielektriske materialer, øge ækvivalent seriemodstand (ESR) og i sidste ende føre til for tidlig svigt. Det centrale princip hænger sammen med det faktum, at vand har en meget højere specifik varmekapacitet og termisk ledningsevne sammenlignet med luft, så det kan absorbere og bære varmen langt mere effektivt.

Konstruktionen involverer typisk et metallisk hus, ofte kobber eller aluminium, der indeholder kondensatorelementet (en kombination af elektroder og dielektrisk). Dette hus er designet med en intern labyrint eller kanaler, der giver kølevæske mulighed for at strømme i nærheden af ​​de varmegenererende dele. Ingress- og udgangsporte er monteret til forbindelse til et eksternt kølesystem. Hele denne samling er hermetisk forseglet for at forhindre enhver lækage af kølevæske i kondensatorelementet eller vice versa. Valget af kølevæske kan variere; Mens deioniseret vand er almindeligt på grund af dets fremragende termiske egenskaber og lav elektrisk ledningsevne, bruges blandinger med glycol eller andre hæmmere undertiden til at forhindre frysning eller korrosion.

Den kritiske rolle ved afkøling i kondensatorfunktionen

Varme er den primære fjende for enhver kondensator. En kondensators levetid er omvendt proportional med dens driftstemperatur; For hver 10 ° C stiger over dens nominelle temperatur, halveres den operationelle levetid typisk. Denne Arrhenius -lov om svigtfrekvens understreger vigtigheden af ​​effektiv termisk styring. I vandkølede kondensatorer tæller det aktive kølesystem direkte denne termiske nedbrydning. Ved at opretholde kernetemperaturen godt inden for sikre grænser kan disse kondensatorer:

• Opretholde højere rippelstrømsvurderinger uden dering.
• Oprethold stabil kapacitans og ESR -værdier over en længere periode.
• Betjen pålideligt i miljøer med høj ambient-temperatur.
• Opnå en markant længere levetid sammenlignet med lignende klassificerede luftkølede enheder.

Dette gør dem til uundværlige i scenarier, hvor fiasko ikke er en mulighed, og hvor passive kølemetoder simpelthen er utilstrækkelige.

De vigtigste fordele ved implementering af vandkøling i kapacitive systemer

Integrationen af ​​vandkøleteknologi i kondensatorer frembringer en række fordele, der direkte oversætter til forbedringer på systemniveau. Disse fordele er mest udtalt i applikationer med høj effekt, hvor pladsen er begrænset og effektiviteten er vigtig.

Overlegen termisk styring og strømtæthed

Den mest betydningsfulde fordel er den dramatiske forbedring af varmeafledning. Vands termiske ledningsevne er cirka 25 gange luft, og dens specifikke varmekapacitet er cirka fire gange større. Dette betyder, at et vandkølesystem kan fjerne den samme mængde varme med en meget mindre volumenstrømningshastighed og en lavere temperaturstigning i selve kølevæsken. Følgelig, Vandkølet kondensator til høj effekt inverter Systemer kan designes til at være mere kompakte, mens den samme effekt håndterer den samme effekt eller kan håndtere signifikant højere effekt i den samme formfaktor. Dette fører til en samlet stigning i effekttætheden af ​​hele systemet, en afgørende faktor i moderne elektronik som inverter af vedvarende energi og industriel motordrev.

Forbedret pålidelighed og operationel levetid

Ved konsekvent at opretholde lavere driftstemperaturer oplever vandkølede kondensatorer mindre termisk stress. De elektrokemiske processer, der fører til fordampning af elektrolyt og gradvis nedbrydning af dielektrikum, bremses betydeligt ned. Dette resulterer i en langsommere drift af nøgleparametre som kapacitans og ESR over tid. For eksempel, hvor en standardkondensator kan se et tab på 20% i kapacitans efter 10.000 timer ved 85 ° C, kan et vandkølet ækvivalent, der opererer ved 55 ° C, kun vise et 5% tab efter den samme varighed, effektivt fordoblet eller endda tredoblet komponentens brugstid og reducerer de samlede omkostninger til ejerskab gennem mindre hyppige udskiftninger.

Valg af den rigtige vandkølet kondensator til din applikation

Valg af en passende vandkølet kondensator er en nuanceret proces, der kræver omhyggelig overvejelse af elektriske, termiske og mekaniske parametre. Et fejlagtigt valg kan føre til utilstrækkelig ydelse eller systemfejl.

Kritiske elektriske parametre

De primære elektriske specifikationer forbliver kapacitans (µF), spændingsvurdering (VDC) og krusningsstrøm (ARMS). Med afkøling forbedres imidlertid krusningsstrømkapaciteten meget. Det er vigtigt at konsultere producentens datablade for at forstå rippelstrømbedømmelsen ved forskellige kølevæskestrømningshastigheder og temperaturer. De Lavt ESR -vandkølet kondensator er især efterspurgt til applikationer som frekvensomformere og induktionsopvarmning, fordi lav ESR minimerer iboende varmeproduktion (I²R -tab), hvilket gør kølesystemets job lettere og forbedrer den samlede effektivitet. Endvidere skal kapacitansværdien være stabil over applikationens tilsigtede frekvens og temperaturområde.

Termiske og mekaniske overvejelser

Den termiske modstand fra kondensatorkernen til kølevæsken (RTH) er en nøglefigur af fortjeneste. En lavere RTH indikerer et mere effektivt design, der overfører varme til kølemidlet mere effektivt. Denne parameter er afhængig af den interne konstruktion, anvendte materialer og strømningshastigheden for kølevæsken. Den krævede strømningshastighed og trykfald over kondensatoren skal være kompatibel med den eksisterende kølesystempumpe. Fysisk skal forbindelsestyperne (gevind porte til slanger) og deres orientering være kompatibel med systemets layout. For eksempel a Kompakt vandkølet kondensator til induktionsopvarmning Skal ikke kun have de rigtige elektriske specifikationer, men også en formfaktor, der passer ind i de ofte nedbrudte kvartaler af en induktionsopvarmningseffektforsyning.

Forskellige industrielle anvendelser af vandkølede kondensatorer

De unikke fordele ved vandkølede kondensatorer gør dem til den valgte komponent på tværs af et bredt spektrum af tunge industrier. Deres evne til at håndtere ekstreme elektriske spændinger, mens de forbliver kølige understøtter pålideligheden af ​​mange moderne teknologier.

Kraftelektronik og vedvarende energi

På området for vedvarende energi konverterer storskala sol- og vindinverters DC-strøm til netkompatibel AC-strøm. Denne proces involverer høje skiftfrekvenser og betydelige krusningsstrømme i DC-link-kondensatorerne. Her, Vandkølet DC-Link-kondensator Enheder er indsat for at sikre stabilitet og levetid. De håndterer de høje krusningsstrømme, mens den integrerede afkøling holder dem ved en stabil temperatur, forhindrer termisk løb og sikrer årtier med pålidelig service med minimal vedligeholdelse, hvilket er afgørende for fjerntliggende og utilgængelige installationer som offshore vindmølleparker.

Industriel opvarmning og smeltningsprocesser

Induktionsopvarmnings- og smeltesystemer fungerer ved høje frekvenser (fra KHz til MHz) og meget høje effektniveauer (ofte ind i megawattene). Tankkondensatorerne, der bruges i disse systemers resonanskredsløb, udsættes for enorme strømme og intense elektromagnetiske felter. En Industriel vandkølet kondensator til smeltende ovn er specifikt konstrueret til dette hårde miljø. Dens robuste konstruktion og effektive afkøling forhindrer dielektrisk sammenbrud under ekstrem elektrisk og termisk stress, hvilket muliggør kontinuerlig drift i støberier og metalforarbejdningsanlæg til smeltning, smedning og varmebehandling af metaller.

Medicinsk og videnskabelig udstyr

Applikationer med høj effekt er ikke begrænset til tung industri. Udstyr som Magnetic Resonance Imaging (MRI) maskiner og partikelacceleratorer kræver ekstremt stabile og kraftfulde elektriske systemer. Vandkølede kondensatorer bruges i gradientforstærkere og RF-forstærkere af sådant udstyr, hvor deres stabilitet og pålidelighed ikke kan forhandles for at sikre nøjagtig diagnostik og videnskabelige målinger.

En komparativ analyse: Vandkøling vs. luftkøling til kondensatorer

For virkelig at værdsætte værdien af ​​vandkølede kondensatorer er en direkte sammenligning med traditionelle luftkølede metoder vigtig. Forskellene er betydelige og påvirker næsten alle aspekter af systemdesign og drift.

Følgende tabel skitserer de vigtigste sondringer mellem disse to kølemetodologier:

Som tabellen viser, handler valget ikke om, hvilket er universelt bedre, men som er mere passende til den specifikke anvendelse. Vandkøling er det utvetydige valg til at skubbe grænserne for magt og pålidelighed.

Installation, vedligeholdelse og systemintegration Bedste praksis

Korrekt installation og flittig vedligeholdelse er vigtig for at realisere de fulde fordele og levetid for en vandkølet kondensator. At forsømme disse aspekter kan føre til lækager, tilstopning, korrosion og katastrofal svigt.

Korrekt installationsteknikker

Mekanisk montering skal være sikker, men bør ikke fordreje kondensatorens hus, da dette kan stresse svejsninger og sæler. Det er vigtigt at følge producentens specificerede drejningsmomentværdier for enhver monteringshardware. VVS -forbindelserne kræver omhyggelig opmærksomhed. Brug passende tætninger (f.eks. O-ringe, skiver) og undgå overstramning af fittings, som kan skade havnene. Kondensatoren skal placeres således, at luft let kan renses fra sine interne kanaler under systemfyldning. Ideelt set skal havnene være orienteret lodret opad. Køleløjfen skal omfatte et filter til fældepartikler, der kan tilstoppe de smalle interne passager af kondensatoren.

Løbende vedligeholdelse og overvågning

En forebyggende vedligeholdelsesplan er vigtig. Kølevæsken skal kontrolleres regelmæssigt for kvalitet, inklusive pH -niveau, elektrisk ledningsevne og tilstedeværelsen af ​​hæmmere. Nedbrydet kølevæske kan føre til intern korrosion og plettering, hvilket drastisk reducerer køleeffektiviteten og kan forårsage elektriske shorts. Systemet skal med jævne mellemrum skylles og påfyldes med frisk, passende kølemiddel (f.eks. Deioniseret vand med anti-korrosionsadditiver). Undersøg regelmæssigt alle slanger, klemmer og fittings for tegn på slid, revner eller lækager. Overvågning af temperaturen på kølevæsken, der kommer ind og forlader kondensatoren, kan give værdifuld diagnostisk information; En stigende delta-T (temperaturforskel) kan indikere reduceret strømning på grund af tilstopning eller et pumpeproblem eller øget varmegenerering fra selve kondensatoren, hvilket signaliserer potentiel forestående fiasko.

Fejlfinding af almindelige problemer i vandkølede kondensatorsystemer

Selv med et perfekt design og installation kan der opstå problemer. At forstå, hvordan man diagnosticerer almindelige problemer, er nøglen til at minimere nedetid.

Identificering og løsning af kølevæskelækager

En lækage er den mest øjeblikkelige og åbenlyse fiasko -tilstand. Hvis der opdages kølevæske, skal systemet straks lukkes for at forhindre skader på elektriske komponenter. Undersøg visuelt alle eksterne forbindelser og kondensatorlegemet for kilden. Mindre lækager ved fittings kan ofte løses ved at stramme forbindelsen eller udskifte en tætning. Men hvis lækagen er fra selve kondensatorlegemet (en revne eller mislykket svejsning), skal enheden udskiftes. Brug af en tryktester på kølingssløjfen under vedligeholdelse kan hjælpe med at identificere langsomme lækager, der ikke umiddelbart er synlige.

Adressering af reduceret køleydelse

Hvis kondensatoren kører varmere end normalt, er rodårsagen ofte relateret til kølesystemet, ikke kondensatoren. Kontroller først kølevæskestrømningshastigheden; Et tilstoppet filter, svigtende pumpe eller en luftlås i løkken kan reducere strømmen alvorligt. Kontroller derefter kølevæskekvaliteten; Forstyrret kølevæske med høj ledningsevne eller biologisk vækst kan deponere skala på indre overflader, der fungerer som en termisk isolator. Den eksterne varmeveksler (radiator) bør også inspiceres for at sikre, at den effektivt afviser varme til miljøet (f.eks. Er den ikke tilstoppet med støv). Hvis alle disse udelukkes, mislykkes kondensatoren muligvis, og manifesterer sig som en stigning i ækvivalent seriemodstand (ESR), der genererer mere varme for den samme strøm. Måling af kondensatorens ESR kan bekræfte dette.

Fremtiden for kondensatorkølingsteknologi

Udviklingen af Vandkølede kondensatorer er løbende, drevet af den nådeløse efterspørgsel efter højere effekt, mindre størrelse og større pålidelighed. Fremtidige tendenser peger mod integrationen af ​​smarte overvågningsfunktioner direkte i kondensatorforsamlingen. Sensorer til realtidsmåling af intern temperatur, tryk og endda ESR kunne tilvejebringe forudsigelige vedligeholdelsesdata, og advarselssystemcontrollere til forestående problemer, før de forårsager nedetid. Desuden vil forskning i nye dielektriske materialer med iboende lavere tab og højere temperaturtolerance arbejde synergistisk med avancerede køleteknikker for at skabe den næste generation af ultrahøj-magt kapacitive energilagringsløsninger.
